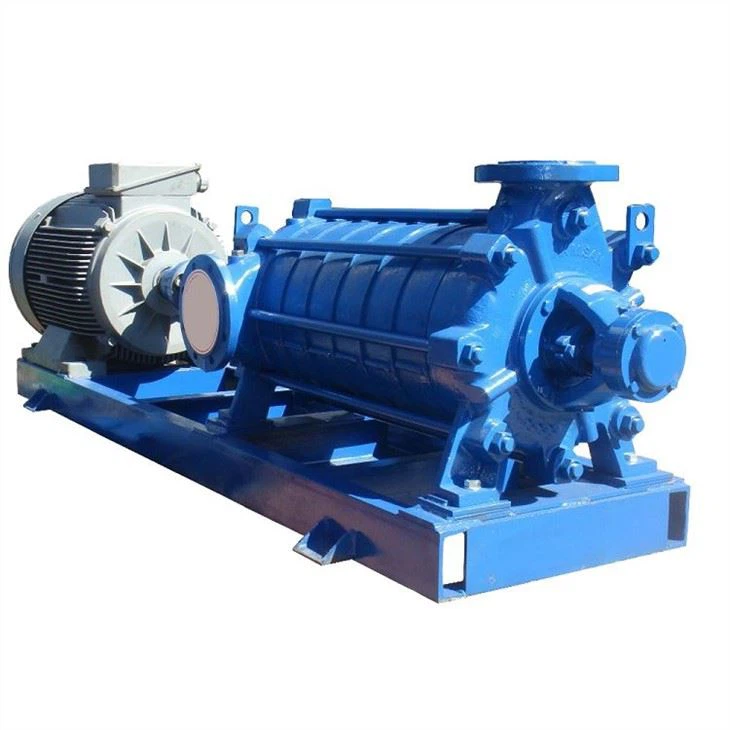

Višestupanjska centrifugalna pumpa za vodu

Uvod

Višestupanjska centrifugalna pumpa za vodu tipa D je segmentirana pumpa s jednim usisom za transport čiste vode ili drugih tekućina fizičkih i kemijskih svojstava sličnih vodi. Temperatura tekućine ne smije prelaziti 80 ℃. Ima karakteristike visoke učinkovitosti, širokog raspona performansi, sigurnog i stabilnog rada, niske razine buke, dugog vijeka trajanja, praktične instalacije itd. Također se može koristiti za transport tople vode, ulja, korozivnih ili abrazivnih medija promjenom materijala i brtvljenje oblika protočnih dijelova pumpe i dodavanje rashladnog sustava.

Višestupanjska centrifugalna pumpa za vodu tipa D uglavnom se koristi za industrijsku i urbanu vodoopskrbu i odvodnju, opskrbu vodom pod pritiskom za visoke zgrade, navodnjavanje vrtnim prskalicama, protivpožarnu opskrbu, opskrbu vodom na velike udaljenosti, grijanje, kupaonicu i drugu hladnu i toplu vodu cirkulacijski tlak i usklađivanje opreme, posebno za male kotlovske vode.

Opis strukture višestupanjske centrifugalne pumpe za vodu tipa D

Pumpa je višestupanjski segmentirani tip. Njegov usisni otvor nalazi se na dijelu dovoda vode u vodoravnom smjeru, a ispusni otvor je okomito prema gore na dijelu za vodu. Njegova glava se može povećati ili smanjiti prema potrebama upotrebe. Bilo da je pumpa za vodu dobro sastavljena ili ne, ima veliki utjecaj na performanse, posebno na izlaz svakog rotora i ulazno i ​​izlazno središte vodećeg krila. Lagano odstupanje će smanjiti protok, visinu i učinkovitost pumpe za vodu, stoga obratite pozornost na to tijekom održavanja i montaže.

Glavni dijelovi višestupanjske centrifugalne pumpe za vodu tipa D su: ulazni dio, srednji dio, izlazni dio, impeler, pregrada vodilice, vodeće krilo izlaznog dijela, osovina, brtveni prsten, balansni prsten, rukav osovine, poklopac repa i tijelo ležaja.

Ulazni dio, srednji dio, pregrada vodeće lopatice, vodeće krilo izlaznog dijela, izlazni dio i repni poklopac izrađeni su od lijevanog željeza kako bi tvorili radnu komoru crpke.

Propeler horizontalne centrifugalne pumpe za vodu tipa D izrađen je od visokokvalitetnog lijevanog željeza, s lopaticama unutar, a tekućina ulazi uz jednu stranu aksijalnog smjera. Zbog nejednakog pritiska na prednjem i stražnjem dijelu rotora mora postojati aksijalna sila koju nosi disk za ravnotežu. Radno kolo podliježe ispitivanju statičkog balansa tijekom proizvodnje.

Osovina je izrađena od visokokvalitetnog ugljičnog čelika, s rotorom u sredini, koji je pričvršćen na osovinu pomoću ključa, čahure osovine i matice čahure vratila. Jedan kraj osovine opremljen je spojnom komponentom koja je izravno povezana s motorom.

Brtveni prsten višestupanjske centrifugalne pumpe za vodu tipa D izrađen je od lijevanog željeza kako bi spriječio curenje vode pod visokim pritiskom natrag u ulazni dio. Pričvršćen je na ulazni i srednji dio. To je ranjiv dio i može se zamijeniti rezervnim dijelovima nakon trošenja.

Prsten za ravnotežu izrađen je od lijevanog željeza i pričvršćen na izlazni dio. Zajedno s vagom čini uređaj za ravnotežu.

Disk za ravnotežu višestupanjske centrifugalne pumpe za vodu izrađen je od lijevanog željeza otpornog na habanje, ugrađen je na osovinu i smješten između izlaznog dijela i repnog poklopca kako bi se uravnotežila aksijalna sila.

Navlaka osovine izrađena je od lijevanog željeza i nalazi se u komori za pakiranje. Koristi se za fiksiranje radnog kola i zaštitu osovine crpke. To je ranjiv dio i može se zamijeniti rezervnim dijelovima nakon trošenja.

Ležaj je jednoredni radijalni kuglični ležaj podmazan mašću na bazi kalcija.

Ambalaža ima ulogu brtvljenja kako bi spriječila ulazak zraka i istjecanje velike količine tekućine. Brtva za brtvljenje sastoji se od komore za pakiranje, brtvene cijevi, brtvenog prstena i brtve na ulaznom dijelu i repnom poklopcu. Mala količina vode pod visokim tlakom teče u komoru za pakiranje da igra ulogu vodene brtve. Nepropusnost punila mora biti odgovarajuća, ne previše čvrsta ili previše labava, podložna curenju tekućine kap po kap. Ako je pakiranje prečvrsto, rukavac osovine se lako zagrijava i istovremeno troši energiju. Pakiranje je previše labavo, a učinkovitost pumpe za vodu će biti smanjena zbog gubitka tekućine.
